環(huán)氧樹脂是塑料原料檢測常見種類之一。環(huán)氧樹脂不是特指一種產(chǎn)品，而是一類聚合物合成樹脂的總稱，理論上分子中含有兩個以上環(huán)氧基團的合成樹脂都可以叫環(huán)氧樹脂。
由于環(huán)氧基的化學活性，可用多種含有活潑氫的化合物使其開環(huán)，固化交聯(lián)生成網(wǎng)狀結(jié)構(gòu)，因此它也是一種熱固性樹脂。環(huán)氧樹脂從民用產(chǎn)品，到工業(yè)產(chǎn)品，再到高新極端技術(shù)產(chǎn)品都有廣泛應用，比如電子電氣、涂料、建筑、復合材料等等行業(yè)都可以找到使用環(huán)氧樹脂的證明。

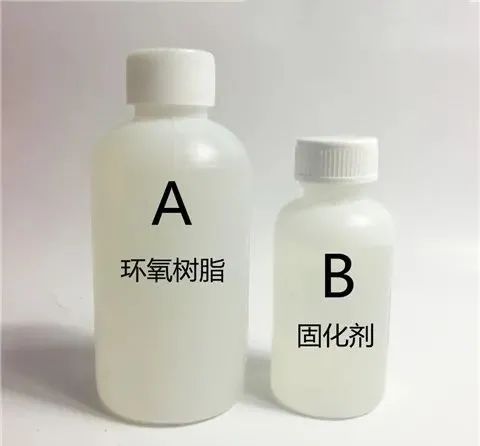

由于使用樹脂必須與固化劑交聯(lián)，所以不同特性的環(huán)氧樹脂也可以通過使環(huán)氧氯丙烷與其他材料反應而在商業(yè)上得到。最具商業(yè)價值的樹脂是雙酚 A 縮水甘油醚，它由環(huán)氧氯丙烷和二苯基丙烷（雙酚 A）的縮合反應生成。
關(guān)于環(huán)氧樹脂檢測標準，國內(nèi)并沒有統(tǒng)一適用的有關(guān)環(huán)氧樹脂測試方面的國家標準，可供參考的幾項國標或者行標都是圍繞單項或者幾項指標的試驗方法。但是環(huán)氧樹脂需要檢測的物理性能、化學性能項目加起來大約有二十多項。
測試試驗方法標準缺少、不統(tǒng)一、不完善，是制約環(huán)氧樹脂行業(yè)健康發(fā)展的主要問題。由于試驗標準不統(tǒng)一，檢測機構(gòu)在樣品制備方式、設備選擇、測試條件要求等方面，大都根據(jù)自家實驗室的經(jīng)驗、技術(shù)積累進行試驗。這不僅給環(huán)氧樹脂的推廣應用和國內(nèi)外貿(mào)易和技術(shù)交流帶來了不便，還影響了環(huán)氧樹脂產(chǎn)業(yè)的健康發(fā)展。
國內(nèi)沒有統(tǒng)一試驗方法，那么有沒有一項統(tǒng)一的國外標準可供我們參考？還真有。
其實有關(guān)環(huán)氧樹脂的國際試驗方法標準也有很多，但是為了完善標準體系，避免造成混淆，國際標準組織將這些環(huán)氧樹脂測試方法標準統(tǒng)一收錄成《ISO 18280:2010 塑料 環(huán)氧樹脂 試驗方法》。
所以，我們完全可以參考ISO 18280:2010，結(jié)合國內(nèi)現(xiàn)有的環(huán)氧樹脂相關(guān)檢測方法標準，來制定一部統(tǒng)一的中國環(huán)氧樹脂的試驗方法標準。
ISO 18280:2010 收錄的試驗方法標準主要如下：
ISO 1675 塑料-液態(tài)樹脂-比重瓶法測定密度
ISO 3001 塑料-環(huán)氧化合物-環(huán)氧當量的測定
ISO 4615:1979，塑料不飽和聚酯和環(huán)氧樹脂總氯含量的測定
ISO 4895，塑料-液態(tài)環(huán)氧樹脂-結(jié)晶傾向的測定
ISO 7327 塑料 環(huán)氧樹脂用固化劑和促進劑 酸酐中游離酸測定
ISO 9702，塑料-胺-環(huán)氧硬化劑-一級、二級和三級胺基氮含量的測定
ISO 21048，塑料-環(huán)氧樹脂-1,2-乙二醇含量的測定
ISO 21318，塑料-環(huán)氧樹脂-水性樹脂萃取物導電性的測定
ISO 21627-1，塑料-環(huán)氧樹脂-氯含量的測定-第1部分無機氯
ISO 21627-2，塑料-環(huán)氧樹脂-氯含量的測定-第2部分：易皂化氯
ISO 21627-3，塑料-環(huán)氧樹脂-氯含量的測定-第3部分：總氯
環(huán)氧樹脂國家推薦標準參考如下：
GB/T 12007.6-1989 環(huán)氧樹脂軟化點測定方法 環(huán)球法
GB/T 15223-2008 塑料 液體樹脂 用比重瓶法測定密度
GB/T 22314-2008 塑料 環(huán)氧樹脂 黏度測定方法
GB/T 9282.1-2008 透明液體 以鉑-鈷等級評定顏色 第 1 部分：目視法
GB/T 4612-2008 塑料 環(huán)氧化合物 環(huán)氧當量的測定
GB/T 4618.1-2008 塑料 環(huán)氧樹脂氯含量的測定 第 1 部分：無機氯
GB/T 4618.2-2008 塑料 環(huán)氧樹脂氯含量的測定 第 2 部分：易皂化氯
GB/T 9345.1-2008 塑料 灰分的測定 第 1 部分：通用方法
GB/T 1725-2007 色漆、清漆和塑料 不揮發(fā)物含量的測定
既然國內(nèi)標準、國際標準都有了，那么我們根據(jù)環(huán)氧樹脂的檢測指標，來推薦方法就好啦。
環(huán)氧樹脂物理性能檢測項目主要有融化范圍、軟化點、密度、粘度、結(jié)晶趨勢、總體體積收縮、閃點、折射率等。
化學性能檢測項目主要有環(huán)氧當量、氯含量（常規(guī)含量、無機氯、易皂化氯、總氯）、1,2-乙二醇含量、樹脂水萃取物電導率、灰分、胺類環(huán)氧固化劑伯仲叔胺基氮含量、酸酐固化劑和促進劑中游離酸、不揮發(fā)物含量等。
下面就是這些指標檢測時，具體可供參考的依據(jù)標準介紹：
一、物理性能檢測
1、熔化范圍檢測：熔化范圍的試驗方法一共有兩種，分別為毛細管法、DSC方法。毛細管法可以按照ISO 3146方法A進行。DSC方法可以按照GB/T 19466.3進行。
2、軟化點檢測：軟化點是指當樣品在蒸餾水或甘油浴中以5°C/min的溫度加熱時，在鋼球重量的作用下，樣品盤在水平環(huán)內(nèi)被強制向下移動25.4 mm的溫度。依據(jù)標準按照GB/T 12007.6-1989（環(huán)球法）進行。
3、密度檢測：密度指標一般測定條件要求在23℃下進行。如果是黏度低于1Pa*S的液體樹脂，可選用比重計法檢測。檢測標準可以按照GB/T 15223-2008進行。
4、黏度檢測：許多時候，環(huán)氧樹脂是非牛頓液體，所以測量值可能取決于測試方法。因此，在進行黏度比較試驗時，必須確保始終使用相同的方法。黏度檢測按照GB/T 22314-2008進行。
5、結(jié)晶趨勢檢測：碳酸鈣粉末與溶解在乙醇中的環(huán)氧樹脂混合。在規(guī)定的低溫下，規(guī)定的時間間隔內(nèi)進行觀察，比較流動性和結(jié)晶性的變化。結(jié)晶趨勢檢測可按照ISO 4895進行。
6、總體體積收縮檢測：根據(jù)試件在固化前后的比重來計算。按照ISO 3521 進行。
7、閃點檢測：按照ISO1523閉杯平衡或ISO 2592克利弗蘭得開杯進行。
8、色澤檢測：按照GB/T 9282.1-2008進行
9、折射率檢測：可以依據(jù)ISO 5661進行。
二、化學性能檢測
1、環(huán)氧當量檢測：環(huán)氧基團與0.1mol高氯酸溶液+四乙胺溴化銨反應生成溴化氫，重點用結(jié)晶紫做指示劑，也可用電位法測定。環(huán)氧當量檢測可按照GB/T 4612-2008的規(guī)定進行
2、氯含量檢測：環(huán)氧氯丙烷做原料生產(chǎn)環(huán)氧樹脂時，產(chǎn)生含氯雜質(zhì)。主要有無機氯（離子氯）、1,2-氯乙醇、1,3-氯乙醇、1-氯-2-縮水甘油醚。他們的化學活性差異很大，需要不同的分析方法。檢測無機氯時，可按照GB/T 4618.1-2008進行。溶解于適當溶劑，標準硝酸銀溶液電位滴定法測定。檢測易皂化氯時，可按照GB/T 4618.2-2008進行。環(huán)氧樹脂（不包括縮水甘油醚）在室溫下與氫氧化鈉溶液在丁氧基乙醇中反應。縮水甘油醚與氫氧化鈉在50℃甲醇中反應，將混合物酸化，硝酸銀溶液電位滴定氯離子濃度。根據(jù)21627-1，校正無機氯含量。檢測總氯時，按照 ISO 21627.3 和 ISO 4615:1979 進行。溶于二甘醇單丁醚中，回流加熱下與氫氧化鉀溶液皂化。用標準硝酸銀溶液電位滴定。
3、1,2-乙二醇含量檢測：按照ISO 21048進行。1,2-乙二醇被過量正周期酸氧化成醛類化合物，然后在硫酸存在下向反應混合物中添加碘化鉀。生成的碘用標準硫代硫酸鈉滴定。1,2-乙二醇含量由硫代硫酸鈉的消耗量計算。
4、樹脂水萃取物電導率檢測：按照ISO 21318進行。用95℃水萃取樣品，20h±0.5h。測量萃取液的電導率。并評估樣品中氯離子、鈉離子以及催化劑殘留物等離子雜質(zhì)的總體含量。
5、灰分檢測：按照GB/T 9345.1-2008方法A進行。直接煅燒法，即焚燒有機物，將殘渣高溫加熱至質(zhì)量恒定。
6、胺類環(huán)氧固化劑伯仲叔胺基氮含量的測定：按照ISO 9702進行。
7、酸酐固化劑和促進劑中游離酸檢測：按照 ISO 7327 進行。酸酐固化劑和促進劑的樣品中的少量游離酸與羅丹明 6G 反應，使測試溶液呈粉紅色。用分光光度計測定有色溶液波長 510nm 的吸光度，并用校準曲線測定游離酸的含量。
8、不揮發(fā)物含量：可按照 GB/T 1725-2007 進行。在試驗的特定條件下，通過蒸發(fā)得到的質(zhì)量來測定殘留的百分比。
標準是國際貿(mào)易中的通用語言，也是經(jīng)濟發(fā)展的基石。想要促進貿(mào)易發(fā)展，經(jīng)濟繁榮，就需要將標準盡量實現(xiàn)生產(chǎn)、服務的簡化和統(tǒng)一。
通過與法律、政策的有效銜接，實現(xiàn)環(huán)氧樹脂試驗方法的標準統(tǒng)一，可以成為調(diào)整產(chǎn)業(yè)方向、淘汰落后產(chǎn)能的重要手段。
而且環(huán)氧樹脂試驗方法統(tǒng)一，可以促進了該行業(yè)的通用化和規(guī)?；?，為企業(yè)降低成本，提高效率，進而推動現(xiàn)代經(jīng)濟的發(fā)展，這也是我們寫這篇文章的初衷。
【來源：internet】
版本與免責申明：
①本網(wǎng)凡注明“來源：xxx（非本網(wǎng)）”的作品，均轉(zhuǎn)載自其它媒體，轉(zhuǎn)載目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點和對其真實性負責，且不承擔此類作品侵權(quán)行為的直接責任及連帶責任。
②如涉及作品內(nèi)容、版權(quán)等問題，請在作品發(fā)表之日起兩周內(nèi)與本網(wǎng)聯(lián)系，我們將在第一時間刪除內(nèi)容。
