汽車電子EMC測試標準之ISO10605解析
?
新聞資訊 ????|????
?2020-06-05 05:54:11
隨著電子技術的發展，電子設備內部芯片的集成度越來越高，同時工作電壓越來越低，這就對電子設備的靜電抗擾度提出了更高的要求，保證其能夠在無處不在的靜電環境中穩定可靠地工作。而隨著汽車上搭載越來越多的電子電氣設備，汽車電子系統也越來越多地面對來自靜電的考驗。為此，國際標準化組織制定了ISO10605標準，規定了車輛電子電氣設備在裝配、維修過程中及駕乘人員在車內外可能產生的靜電放電耐受性能的試驗方法，以此來檢測電子電氣設備在受到靜電放電時能否正常工作。
本文主要對電子電氣設備在通電和不通電兩種情況下的試驗方法進行解析。
1．放電模式
在接觸放電試驗時，要求在放電之前，ESD發生器電極的尖端應與被測設備接觸。
在空氣放電中，放電電極首先充電到試驗電壓，然后以規定的速度接近DUT，當放電尖端足夠接近DUT時，放電尖端和試驗點之間的電介質被擊穿，通過電弧放電。
在空氣放電中，放電電極的移動速度決定了注入電流的上升時間和幅度。放電電極的移動速度應在0.1m/s～0.5m/s之間。在實際操作中，放電電極應以盡可能快的速度接近DUT，直到放電發生，或者直到放電電極的尖端接觸到放電點。

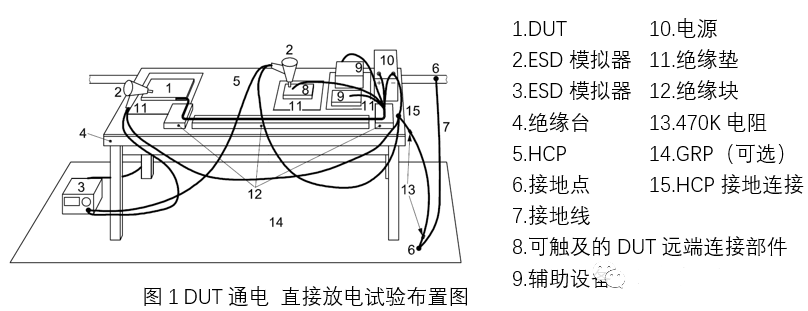

直接放電是采用接觸放電或空氣放電的模式，放電電極直接施加于DUT或可被車輛乘員接觸的遠端部件，如開關或按鍵等。
間接放電是模擬對DUT或線束附近導電物體的放電，一般通過水平耦合板間接施加。間接放電只能采用接觸放電模式。
另外，對導電表面應采用接觸放電模式。如果測試計劃中有要求，也可以采用空氣放電模式；對非導電表面采用空氣放電模式。
1. 直接放電施加于設備正常工作狀態下所有規定的測試點上。
2. 產品的響應與放電極性有關，應使用兩種極性放電并觀察DUT的響應。
1. 接觸放電之前，ESD發生器的放電電極的尖端應與DUT接觸。
2. 對于表面涂漆的導電層，電極尖端應穿透漆膜，與導電層接觸。
1. 空氣放電過程中，放電電極的尖端應盡可能快地接近DUT。
2. 如果殼體是非導電面，或是導電表面噴涂了絕緣層，則作為絕緣面只進行空氣放電。
直接放電模式下，ESD發生器的放電尖端應該垂直于DUT的表面。如做不到，電極與DUT表面至少要保持45°角。
對每一個規定的試驗電壓和極性，所有的放電試驗點應至少施加3次放電。連續單次放電之間的時間間隔不小于1s，確保新的放電之前使電荷消除。
試驗電壓增加到最大試驗電平之前，應至少施加兩個電壓。

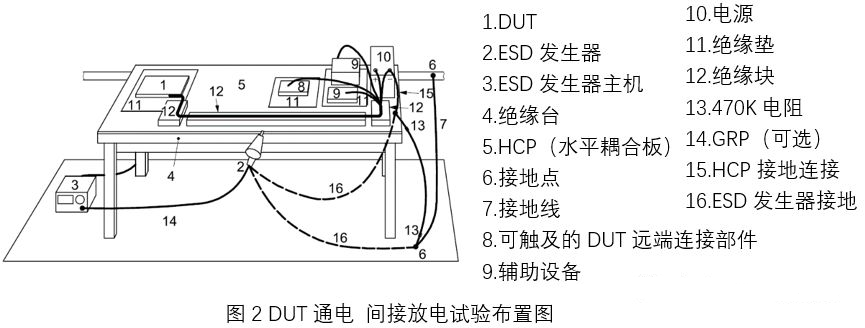

通過ESD發生器水平耦合板進行接觸放電，以模擬放置或安裝在DUT/線束附近的物體進行放電。接觸放電應施加在DUT每側的水平耦合板上（ESD脈沖施加在耦合板的邊沿），其表面應距水平耦合板上最近的放電點為0.1m。對HCP的邊沿施加放電時，要調整DUT的位置以保持其表面和水平耦合板邊沿之間的距離為0.1m。
對每一個規定的試驗電壓和極性，所有的間接放電試驗點應施加放電50次。對HCP的放電，每次放電之間的時間間隔應大于50ms。
對HCP進行放電時，當放電電極接觸HCP的邊緣，應和HCP位于同一平面內。HCP的水平平面內不進行放電。
試驗電壓增加到最大試驗電平之前，應至少施加兩個電壓。
這種試驗?zāi)M在裝配過程中或維修時人體對DUT的直接放電。接觸放電應施加在裝配過程中或維修時所有可能會接觸到的所有管腳和面，空氣放電應施加在所有的表面和點上。
直接放電應施加在實驗計劃規定的所有試驗點上。產品的相應與放電極性有關，應使用兩種極性進行放電。

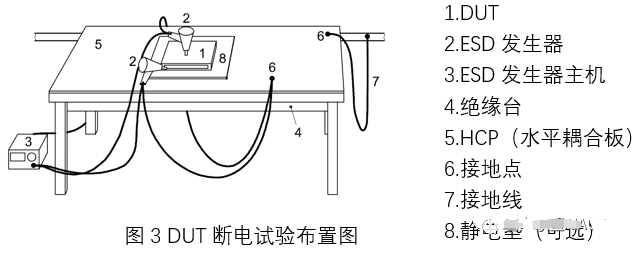

DUT斷電狀態下的試驗布置如圖3所示，DUT不連接外圍設備。
1. 接觸放電之前，ESD發生器的放電電極的尖端應與DUT接觸。
2. 對于表面涂漆的導電層，電極尖端應穿透漆膜，與導電層接觸。
1. 空氣放電過程中，放電電極的尖端應盡可能快地接近DUT。
2. 如果殼體是非導電面，或是導電表面噴涂了絕緣層，則作為絕緣面只進行空氣放電。
直接放電模式下，ESD發生器的放電尖端應該垂直于DUT的表面。如做不到垂直，電極與DUT表面至少要保持45°角。
對每一個規定的試驗電壓和極性，所有的放電試驗點應至少施加3次放電。每兩次放電之間的時間間隔不小于1s，確保新的放電之前使電荷消除。
試驗電壓增加到最大試驗電平之前，應至少施加兩個電壓。
試驗后，對DUT進行完整的功能試驗，其各項功能應正常，沒有永久的損壞。
